รายละเอียดสินค้า:
การชำระเงิน:
|
| การวาดภาพ: | พ่นทรายและสีอีพ็อกซี่ | Max. สูงสุด Outboard Length ความยาวนอกเรือ: | 5.3 ม |
|---|---|---|---|
| Max. สูงสุด load โหลด: | 5000กก | การรักษา: | Main Frame & Props เป็นแบบ Hot Dip Galvanization |
| ความกว้างของแพลตฟอร์ม: | 4.2ม | ||
| เน้น: | ชั้นบรรทุกเครน ความกว้าง 4.2m,แพลตฟอร์มบรรทุกที่ถอนได้ สําหรับการก่อสร้าง |
||
4.2m ความกว้าง สามารถถอดถอนหรือวัสดุที่แข็งเครน Deck MLP4200 สําหรับการขนส่งวัสดุที่สถานที่ก่อสร้าง
รูปแบบ
แรงต่ออาคารหรือโครงสร้าง
ในสภาพของสถานที่, กรอบ H อาจจะรักษาระยะ E จากขอบแผ่น.
สําหรับระยะทางที่แตกต่างกัน 3 ระยะทางที่แตกต่างกัน ∆E ∆ มีรายการในตารางที่ 2 ตามระยะทางที่แตกต่างกัน ∆E ∆ มีรายการในตารางที่ 2 ว่า SWL ที่ได้รับอนุญาตสูงสุดที่แตกต่างกันSWL ตรงกับ SWL ระยะทางที่แตกต่างกัน E ยังถูกทาสีในรัง H ของกรอบคงที่.
ก่อนการติดตั้งของ ตรวจสอบว่าแผ่นคอนกรีตและเพดานของอาคารต้องมีความแข็งแรงเพียงพอที่จะรับแรง RA, RB, RC จาก deck ภาระ
โครงสร้างรองรับสําหรับคานบรรทุก
1 โครงสร้างที่รองรับคานบรรทุกต้องมีความแข็งแรงพอที่จะทนแรงบนเพดาน
และพื้นของโครงสร้างจากชั้นบรรทุก.การคํานวณความแข็งแรงของโครงสร้างรองรับต้องเป็นไปตามรหัสการออกแบบที่ได้รับการอนุมัติสําหรับโครงสร้าง.
2 โครงสร้างรองรับต้องมีโครงสร้างที่เหมาะสมเพื่อรองรับภาระบนแพลตฟอร์ม รวมถึงจุดปักทอดความอ้วนที่ฝากโดยแพลตฟอร์มฝากบนโครงสร้างการสนับสนุนถาวร ควรตรวจสอบและ "ลงนาม" โดยนักออกแบบโครงสร้างของอาคาร.
3หากโครงสร้างรองรับประกอบด้วยแผ่นโล่ง ควรใช้แผ่นพ่วงที่แนะนําโดยผู้ผลิตแผ่นหรือออกแบบโดยช่างที่มีคุณสมบัติที่เหมาะสม
4ช่องที่เจาะในแผ่นสําหรับการจอดไว้ควรอยู่ในสถานที่ที่แนะนําโดยผู้ออกแบบแผ่น หรือถ้ามันไม่เป็นไปได้ในสถานที่ที่วิศวกรที่มีคุณสมบัติที่เหมาะสมได้กําหนดว่า ความสมบูรณ์แบบทางโครงสร้างของแผ่นจะไม่ถูกกระทบ.
5. พลาตฟอร์มบรรทุกที่สามารถถอดได้ไม่ควรติดตั้งบนโครงสร้างรองรับแบบคานติเลเวอร์ เช่นระเบียงและหลังคา
แรงต่ออาคารหรือโครงสร้าง
น้ําหนักตายและภาระของ deck ภาระใช้กับเพดานและ slab เบอร์ก้อนโดยการสนับสนุน
ความแข็งแรงบนเพดานหรือพื้นแผ่นของอาคาร

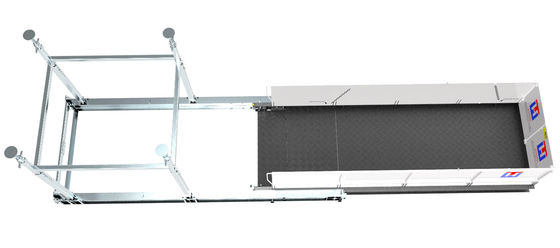

ลักษณะของคานบรรทุกเครน
1ระบบดึง/ผลักง่าย
2ความยาวด้านนอกสูงสุด: 5.3m
3ความจุสูงสุด: 5 ตัน
4ความกว้างของแพลตฟอร์ม 3.2m
5. พร้อมเครื่องปรับสําหรับความสูงพื้นที่แตกต่างกัน
6. การออกแบบที่คอมแพคตทําให้การขนส่งและการติดตั้งง่ายขึ้นมาก

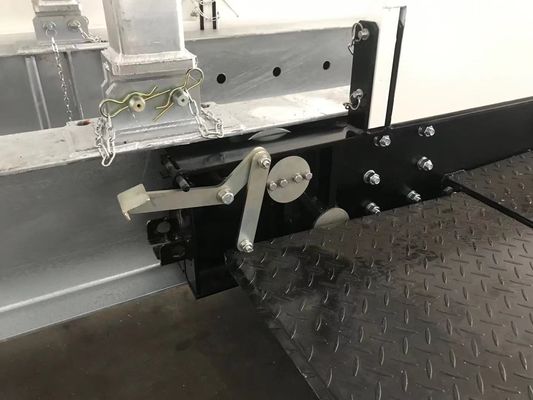

7ด้วยระบบล็อคง่าย

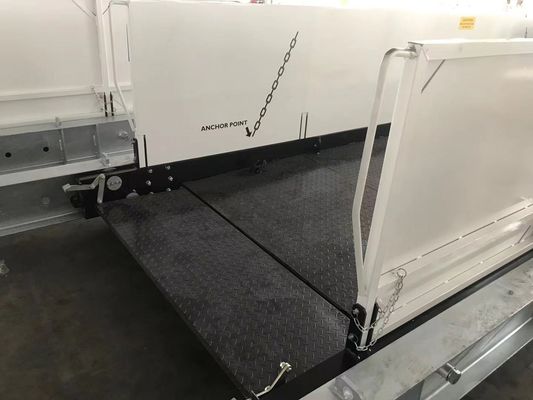

8. ทุกสตาร์ทมีโซ่ เพื่อป้องกันมันจากการตกหรือสูญเสีย
ความสูงของเครื่องรอง
สถานประกอบแบบมาตรฐานอนุญาตความสูงอย่างน้อย 2400mm และสูงสุด 3300mm
เราสามารถออกแบบเครื่องประกอบพิเศษตามความต้องการของคุณ นอกจากนี้ MLP 2200-L, MLP 2200-H, MLP 2600,MLP 4200 ยังสามารถติดต่อกับแผ่นคอนกรีตด้วยพับผ่านแผ่นถ้าลูกค้าต้องการ.
หน้าที่
โครงการ MLP ซีรี่ย์ ที่สามารถถอดถอนได้ เป็นผลิตภัณฑ์ที่โดดเด่นในการปรับปรุงประสิทธิภาพและความปลอดภัยในการจัดการวัสดุสําหรับภาคก่อสร้างหลายชั้นและสูงมันนําเสนอวิธีการที่ประหยัดประหยัดในการจัดส่งสินค้า
ระดับของอาคารเมื่อใช้กับเครน
พื้นที่ทั้งหมดที่ติดตั้งอยู่เหนือระดับนั้น สามารถลากเข้าได้ ทําให้เครนสามารถทํางานได้โดยไม่กักขัด
การใช้งาน
รายการชั้นบรรทุกเครนได้ถูกออกแบบมาโดยเฉพาะเพื่อรับมือกับความท้าทายของสถานที่ก่อสร้างหลายชั้นพื้นที่บรรทุกเครนของเราทําให้การเข้าถึงเครื่องมือและวัสดุในระดับต่าง ๆ ของสถานที่ก่อสร้างหลายชั้นปลอดภัยและง่าย, ขณะที่เพิ่มประสิทธิภาพการทํางานของเครนหอ
